项目地址：重庆 永川
产品名称：陶粒生产线
生产规模：年产30万方污泥陶粒生产线项目
服务范围：从原料的贮运、烘干、配料、混和、造粒、煅烧、冷却到成品贮运系统、环境收尘系统、尾气除尘脱硫除臭系统、电气自动化控制系统的工艺设计、厂区规划、设备供应、设备安装调试、售后培训等一体化的技术服务。
生产污泥陶粒的原料主要有污泥、页岩等。
页岩破碎系统生产所需页岩要求含水率≤13%，由汽车运至厂内页岩堆场存放。堆存的页岩先由装载机将页岩运至受料斗内，页岩原料在重力作用下经下部棒条喂料机均匀稳定地进入鄂式破碎机进行粗破碎，页岩粒度被破至80mm以下。鄂式破碎机下部设置皮带机，破碎后的页岩经皮带机送至反击破碎机进行二级破碎，页岩粒度被破碎至30mm以下，再由反击破下部的皮带机送至合格粒度页岩原料堆场堆放。
整个破碎系统采用密封型带式输送机，并配置袋式除尘器对整个环境扬尘点进行除尘，改善了整个系统作业环境。
堆场中水分<5%的页岩由装载机装置页岩料斗，经料斗下部设置的带式输送机送至斗式提升机，同时经烘干机烘干后水分<5%的页岩也进入该斗式提升机并被提升至页岩块料仓。仓内页岩干料经振动给料机和皮带秤定量喂料进入球磨机细磨至80~200目，磨后细粉料经斗式提升机进入页岩粉仓缓存，供配料系统配料之用。
外运来的污泥卸至污泥池，污泥池上部设置污泥抓斗起重机，将污泥池中的污泥抓至污泥料斗，再由料斗下部的变频调速螺旋输送机定量喂送污泥。
页岩粉仓内的粉状页岩经仓下所设螺旋计量秤定量输送页岩粉至刮板输送机，再被转运至污泥螺旋输送机后段，页岩粉和污泥在螺旋输送机内初步混合后进入双轴搅拌机，二者在双轴搅拌机内进行二次充分混合搅拌。
来自均化库的混合原料经带式输送机转运至双轴搅拌机进行均匀搅拌，再经带式输送机将搅拌后的物料送至对辊制粒机，制好的生陶粒经带式输送机送至整形机进行整形，整形后的生陶粒通过大倾角带式输送机输送至回转窑窑尾房顶部回转窑入料口，作为原料供煅烧系统使用。

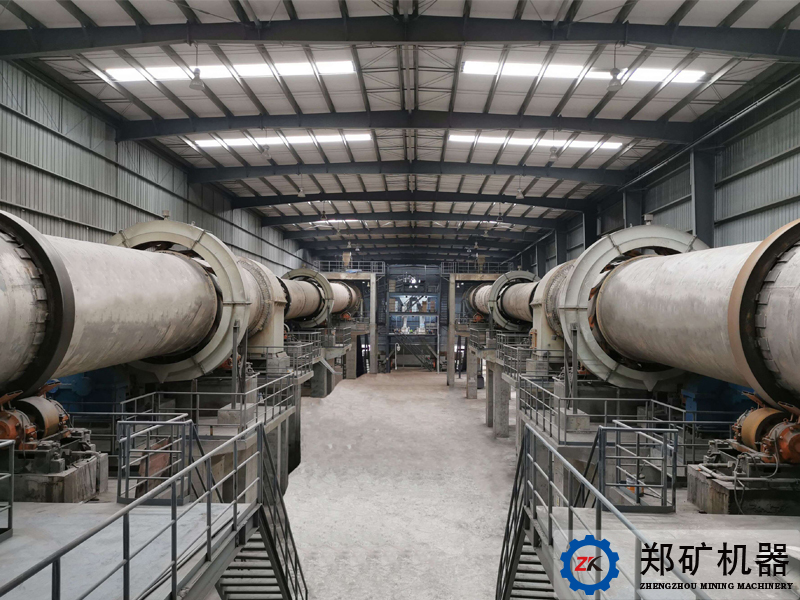

经大倾角带式输送机输送的生陶粒由头部漏斗卸至锁风阀，靠重力作用下落至入窑溜管并顺势进入插接式回转窑内，随着窑体转动向前移动，来至煅烧窑的高温烟气将原料烘干至~800℃后进入煅烧窑进行高温煅烧，煅烧窑温度约为1050-1150℃，窑内物料经20-30min高温烧制体积膨胀，生成陶粒成品，经窑头出料口进入竖式冷却器，冷却器内设置冷风风帽并配套冷风鼓风机，高温陶粒与冷风充分接触被冷却至120℃左右，经下部振动给料机落至高温大倾角皮带机。
竖式冷却器下落的冷却后的陶粒产品由高温大倾角皮带机送至成品陶粒斗式提升机，斗式提升机倚成品仓而设，成品陶粒被提升至成品仓顶部，通过溜槽进入滚筒筛进行筛分，陶粒成品被筛分为3个粒度等级，经下部的带式输送机运至3个成品料仓。料仓下部设有扇形阀，运送陶粒的车辆可进入料仓下部直接装车外运。成品仓顶设仓顶除尘器，陶粒进仓后仓内含尘气体经除尘器处理合格后排放。
废气进入旋风除尘器进行粗级除尘处理。去除率达到20%左右，能有效去除粗颗粒粉尘，同时吸附在粉尘上的部分重金属Hg也将在此阶段去除。此阶段主要以减轻布袋除尘的除尘负荷为主。旋风除尘器底部去除的粗颗粒粉尘通过卸灰阀排入刮板出灰机，集中排至积灰仓。
本项目布袋除尘器选用带有离线清灰仓，可满足在线除尘过程中，有一个仓在离线清灰状态，实现整套系统的稳定运行状态。布袋除尘器底部去除的粗颗粒粉尘通过卸灰阀排入刮板出灰机，集中排至积灰仓。
本项目采用湿法脱酸工艺。除尘后的废气温度在150℃~160℃，之间，考虑脱酸的效率、设备的耐温、脱水等要求，在湿法脱酸塔的前段设置冷却塔，降低废气温度至80℃左右。
