ZL340长袋脉冲除尘器

产品介绍

ZL340长袋脉冲除尘器是在常规短袋脉冲除尘器的基础上发展起来的一种新型、高效袋式除尘器,具有处理风量大、清灰效果好、除尘效率高、运行可靠、维护方便、占地面积小的特点。

处理风量:8.16(104m³/h)—81.60(104m³/h)

型号:ZL340-4 ---- ZL340-8

范围主要用于,制药厂除尘,石料厂除尘,沥青拌合站除尘、燃煤锅炉厂除尘、水泥厂除尘、石灰厂除尘、钢厂除尘、洗煤厂除尘、化肥厂除尘、生物锅炉厂除尘,等建材、冶金、机械、化工和耐火材料行业

突出优势

1,具有先进的薄型提升阀及离线状态清灰机构,技术先进、工作可靠、清灰彻底
2,设计合理的进风均流管和灰斗导流装置,解决了一般布袋除尘器常产生的各分室气流不均匀现象
3,设计了特殊大储量的贮气包,既可满足高压气源使用,亦可满足低压气源使用
4,滤袋上端采用弹簧涨圈型式,不但密封效果好,而且在更换布袋时快捷、简单,实现机外换袋
5,在袋笼的结构设计上,可按不同工况有多种结构型式的选择,袋笼的制造各项指标较行业标准提高50%左右
6,电磁脉冲阀采用优质件,其膜片的使用寿命长
7,控制系统采用先进的程控器,具有差压、定时、手动三种控制方式,对除尘器离线阀、脉冲阀、卸灰阀等实现全面自动化控制

工作原理

工作时,含尘气体由进风道进入灰斗,粗尘粒直接落入灰斗底部,细尘粒随气流转折向上进入中箱体,粉尘积附在滤袋外表面,过滤后的气体进入上箱体经风机排至大气。

技术参数

型号



过滤
面积(㎡)

处理风量
(104m³/h)

滤袋
个数
(个)

除尘气
阻力(Pa)

排放
浓度
(mg/Nm³)

漏风率

压缩空气
气源压力(Mpa)

重量(t)

ZL340-4

1

4

1360

8.16-16.32

560

1200-1400Pa

≤30

<3%

0.5-0.6MPa

47

ZL340-5

1

5

1700

10.20-20.40

700

58.8

ZL340-6

1

6

2040

12.24-24.48

840

70.5

ZL340-7

1

7

2380

14.28-28.56

980

84.8

ZL340-8

1

8

2720

16.32-32.64

1120

96.9

ZL340-9

1

9

3060

18.36-36.72

1260

109.1

ZL340-10

1

10

3400

20.40-40.80

1400

121

ZL340-2×4

2

8

2720

16.32-32.64

1120

94

ZL340-2×5

2

10

3400

20.40-40.80

1400

116.6

ZL340-2×6

2

12

4080

24.48-48.96

1680

141.5

ZL340-2×7

2

14

4760

28.56-57.12

1960

164.5

ZL340-2×8

2

16

5440

32.64-65.28

2240

193.9

ZL340-2×9

2

18

6120

36.72-73.44

2520

211.7

ZL340-2×10

2

20

6800

40.80-81.60

2800

293.3

注:1、表中处理风量是按过滤风速1.0-2.0m/min计算的,如用户有要求,可根据具体情况降低或提高。
2、过滤面积是按滤袋长度6m计算的,如用户有要求,亦可降低或适当增长滤袋,以减小或适当增大过滤面积。

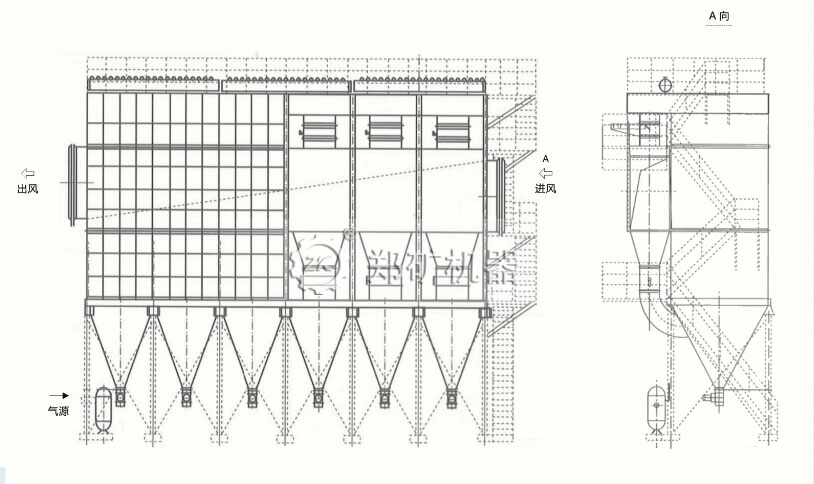

ZL340外形尺寸参数

型  号

ZL340-4

ZL340-5

ZL340-6

ZL340-7

ZL340-8

ZL340-9

ZL340-10

长×宽×高(mm)

11720×5800×12545

14170×5800×12545

16620×5800×12545

19070×5800×12545

21520×5800×12545

23970×5800×12545

26470×5800×12545

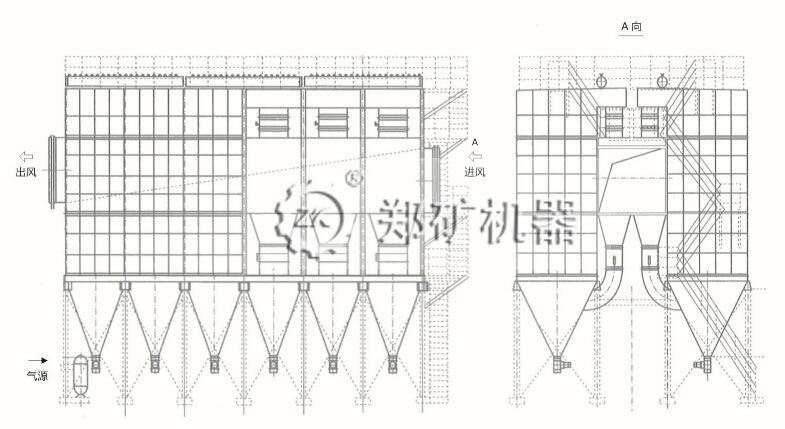

ZL340(双排)外形尺寸参数

型  号

ZL340-2×4

ZL340-2×5

ZL340-2×6

ZL340-2×7

ZL340-2×8

ZL340-2×9

ZL340-2×10

长×宽×高(mm)

11720×10400×12545

14170×10400×12545

16620×10400×12545

19070×10400×12545

21520×10400×12545

23970×10400×12545

26470×10400×12545

如果您需要了解更多工艺、技术参数、产品、配件、生产线报价等信息,可与我们联系! 18336008372 感谢您的到访!
