无轴螺旋输送机

[产品介绍]:
无轴螺旋输送机与传统有轴螺旋输送机相比,由于采用了无中心轴设计,利用具有一定柔性的整体钢制螺旋推送物料,因而无中心轴干扰,对于输送带状、易缠绕物料有特殊的优越性。 无轴螺旋输送机用途: xLS型系列无轴螺旋输送机用于污水处理厂输送中细格栅其栅条净距50mm的除污机栅渣和压滤机泥饼等物料。 环保性能好。采用全封闭输送和易清洗的螺旋表面,可保证环境卫生和所送物料不受污染、不泄漏。 扭距大、能耗低。由于螺旋无轴,物料不易堵塞,排料口不堵塞,因而可以较低速度运转,平稳传动,降低能耗。扭距可达4000N/m。输送量大。输送量是相同直径传统有轴螺旋输送机的1.5倍。输送距离长。单机输送长度可达60米。
[应用范围]:
广泛用于化工、 建材、冶金、粮食等部门
[适用物料]:
粘度不大、不易变质、不遑(来不及)结块的粉状、颗粒状和小块物料.

突出优势

★、抗缠绕性强,采用特制衬板,该机可在高温下工作

★、能机动工作,一机多用。既可下方出料,又可端头出料

★、结构紧凑,节省空间,外型美观,操作简便,经济耐用

★、结构简单,制做成本低,密封性强、操 作安全方便等优点,中间可多点装、卸料

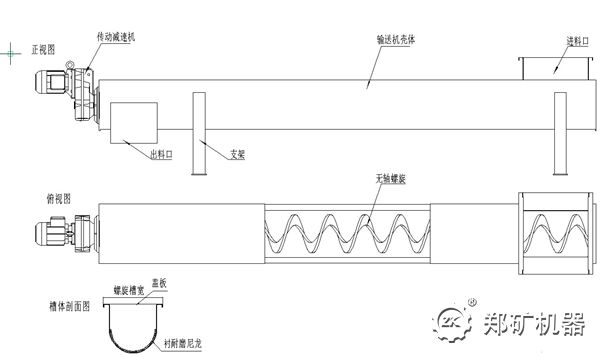

工作原理

螺旋叶片为螺旋形空间曲面,它是由一直线绕轴同时作旋转运动和直线运动形成的。所以螺旋输送机输送物料时就是利用固定的螺旋体旋转运动伴随的直线运动推动物料向前输送。物料呈螺旋线状向前运动,也就是在向前输送的同时伴随着圆周方向的翻滚运动。所以,水平慢速螺旋输送机的转速不能太大,而垂直快速螺旋输送机必须利用螺旋体的高速旋转使物料与料槽间形成足够的摩擦力,以克服叶片对物料的摩擦阻力及物料自身的重力,保证物料向上输送。

技术参数

规 格

WLS150

WLS200

WLS250

WLS300

WLS400

WLS500

螺旋体直径(mm)

Φ150

Φ184

Φ237

Φ284

Φ365

Φ470

外壳管直径(mm)

Φ180

Φ219

Φ273

Φ351

Φ402

Φ500

允许工作角度(α)

0-30°

0-30°

0-30°

0-30°

0-30°

0-30°

最大输送长度(m)

12

13

16

18

22

25

最大输送能力m3/h

2.4

7

9

13

18

28

电机

型号

L≤7

Y90L-4

Y100L1-4

Y100L2-4

Y132S-4

Y160M-4

Y160M-4

功率(Kw)

1.5

2.2

3

5.5

11

11

型号

L>7

Y100L1-4

Y100L2-4

Y112M-4

Y132M-4

Y160L-4

Y160L-4

功率(Kw)

2.2

3

4

7.5

15

15

如果您需要了解更多工艺、技术参数、产品、配件、生产线报价等信息,可与我们联系! 18336008372 感谢您的到访!
