污泥、黏土陶粒生产线

污泥、黏土陶粒生产线

污泥的处理方法有填海、填埋、焚烧和土地利用等几种,但都存在诸多问题。如果污水处理厂的污泥全部以填埋的方式处理,既花费了大量处理费用,又给环境造成了二次污染。利用污泥生产陶粒,不仅可以取代黏土烧制陶粒,节约土地,变废为宝,同时高温灭菌、固化重金属,避免了污染。



黏土陶粒是以成分合适的黏土为原料,成分不合适的时候需要添加一些其他物料,经加工制成粒状,再用煤粉高温燃烧膨胀而成的人造轻骨料。

黏土陶粒具有容重轻、强度高、保温耐火、隔热等性能,抗震抗压强度高,无毒、无放射性副作用,环保节能,施工适应性强等特点。

流程介绍

汽车把污泥和黏土运输进厂后,存放在堆棚内进行自然晾晒一段时间后,由铲车送到各自的料仓中。黏土仓下设置一台板式喂料机,把黏土送到辊齿式破碎机进行破碎,可以设置多个辊齿式破碎机,使得黏土的粒度变得更小,然后送入双轴搅拌机。污泥通过仓下的螺旋输送机也进入到双轴搅拌机。污泥和黏土一起在双轴搅拌机内进行充分的混合和搅拌,然后送到陈化堆场进行堆存。

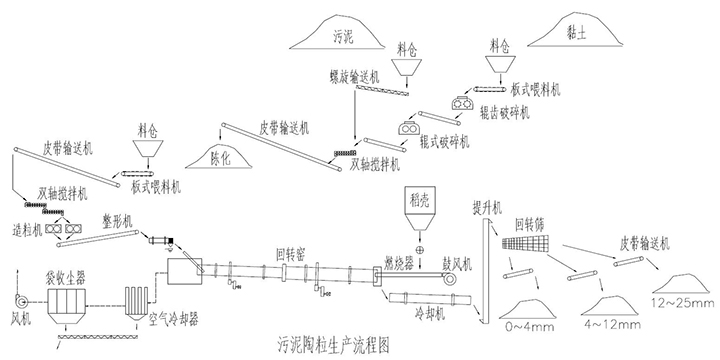

污泥陶粒生产线流程图
陈化后的混合料被铲车送到料仓,然后经过双轴搅拌机搅拌后,送到对辊造粒机挤压制粒。产出的颗粒料球由皮带输送机送入整形筛分机,圆整处理后,小颗粒被筛出,合格的颗粒球被送入双筒插接式回转窑进行预热和焙烧。烧制出的陶粒成品落入冷却机冷却后,再由回转筛分成5mm、15mm、25mm三种规格的成品,各自存放在堆场存放,装袋后发货。冷却机内冷却陶粒的自然空气被加热到500℃进入到回转窑内辅助燃烧,可以节约大量的燃料。可以采用稻壳或其他种类的燃料,粉碎后的燃料被高压风机送入回转窑内燃烧。窑尾的含尘高温烟气进入空气冷却器降温后,进入袋收尘器净化后排空。

主要原料

主要优势

先进的生产工艺,使得污泥陶粒的生产达到提高产品质量和节能降耗的目的, 单条生产线能力大,热耗低,配套先进的袋收尘器,满足30mg/Nm 3的严格的排放要求。

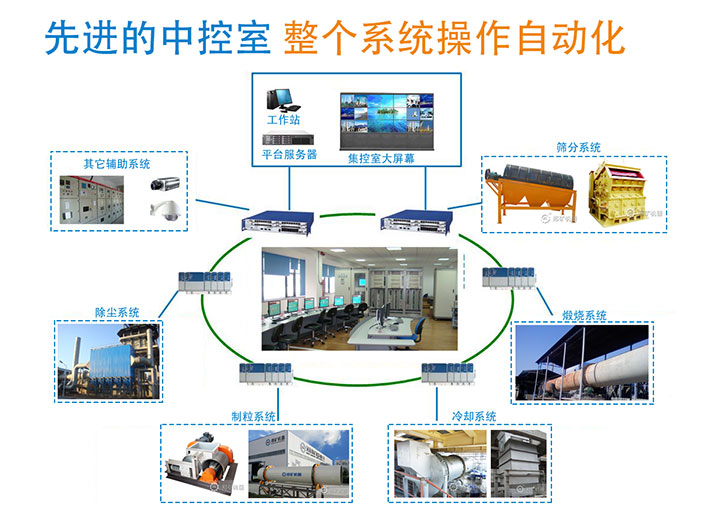

 生产线安装有温度和压力监测仪表,操作参数计算机显示,生产线能够采用先进的计算机控制方式,实现整个系统的操作自动化。


采用生物质燃料,更加节能环保。

陶粒的容重轻,强度高,适合轻质混凝土的使用。

相关产品

工艺流程

不同规模生产线主要配置

序号

设备名称

污泥陶粒生产线规模及设备规格

15,000 m 3/a

25,000 m 3/a

35,000 m 3/a

50,000 m 3/a

100,000 m 3/a

1

粘土破碎机

2PGC450×500

2PGC450×500

2PGC450×500

2PGC450×500

2PGC450×500

2

双轴搅拌机

2J40/3000

2J40/3000

2J40/3000

2J50/3200

2J50/3200

3

对辊造粒机

GL600×500

GL700×600

GL800×700

GL800×700 2台

GL800×700 4台

4

插接回转窑

预热窑Φ1.25×18m
焙烧窑Φ1.6×14m

预热窑Φ1.55×20m
焙烧窑Φ1.9×16m

预热窑Φ1.8×22m
焙烧窑Φ2.2×18m

预热窑Φ2×24m
焙烧窑Φ2.5×20m

预热窑Φ3×20m
预热窑Φ2.5×12m
焙烧窑Φ3×22m

5

单筒冷却机

Φ1.2×15m

Φ1.5×18m

Φ1.8×20m

Φ2×20m

Φ2.2×22m

6

竖式冷却器

4.1×4.1m

5.6×5.6m

7

空气冷却器

Φ150  50m 2

Φ150  80m 2

Φ150  120m 2

Φ220  200m 2

Φ220  400m 2

8

袋收尘器

ZM100

ZM150

ZM200

ZM300

ZM550

9

风机

5633m 3/h
4655Pa
15kW

8294m 3/h
4453Pa
22kW

12213m 3/h
4009Pa
22kW

16099m 3/h
3741Pa
37kW

33309m 3/h
3785Pa
75kW

10

回转筛

Φ600×2900m

Φ800×3600m

Φ900×4200m

Φ1100×4500m

Φ1500×6000m

11

皮带机

B400×12m

B400×12m

B400×12m

B500×12m

B500×12m



生产能力及主机设备参数表

陶粒产能
主机参数

15,000 m 3/a

25,000 m 3/a

35,000 m 3/a

50,000 m 3/a

100,000 m 3/a






规格

预热窑Φ1.25×18m
焙烧窑Φ1.6×14m

预热窑Φ1.55×20m
焙烧窑Φ1.9×16m

预热窑Φ1.8×22m
焙烧窑Φ2.2×18m

预热窑Φ2×24m
焙烧窑Φ2.5×20m

预热窑Φ3×20m/Φ2.5×12m
焙烧窑Φ3×22m

产量

2.21~2.96m 3/h

3.27~4.36m 3/h

4.42~5.9m 3/h

5.57~7.41m 3/h

9.85~13.13m 3/h

斜度

3.5~4.0%

3.5~4.0%

3.5~4.0%

3.5~4.0%

3.5~4.0%

转速(r/min)

预热窑1~5
焙烧窑1~5

预热窑1~5
焙烧窑1~5

预热窑1~5
焙烧窑1~5

预热窑1~3
焙烧窑1.2~3.6

预热窑1~5
焙烧窑0.9~2.7

煅烧温度(℃)

1200

1200

1200

1200

1200

如果您需要了解更多设备参数和报价,请联系我们! 咨询电话:18336008372 感谢您的到访!
