污泥陶粒生产线

污泥的处理方法有填海、填埋、焚烧和土地利用等几种,但都存在诸多问题。如果污水处理厂的污泥全部以填埋的方式处理,既花费了大量处理费用,又给环境造成了二次污染。利用污泥生产陶粒,不仅可以取代黏土烧制陶粒,节约土地,变废为宝,同时高温灭菌、固化重金属,避免了污染。

污泥陶粒成品

流程介绍

汽车把污泥和黏土运输进厂后,存放在堆棚内进行自然晾晒一段时间后,由铲车送到各自的料仓中。黏土仓下设置一台板式喂料机,把黏土送到辊齿式破碎机进行破碎,可以设置多个辊齿式破碎机,使得黏土的粒度变得更小,然后送入双轴搅拌机。污泥通过仓下的螺旋输送机也进入到双轴搅拌机。污泥和黏土一起在双轴搅拌机内进行充分的混合和搅拌,然后送到陈化堆场进行堆存。

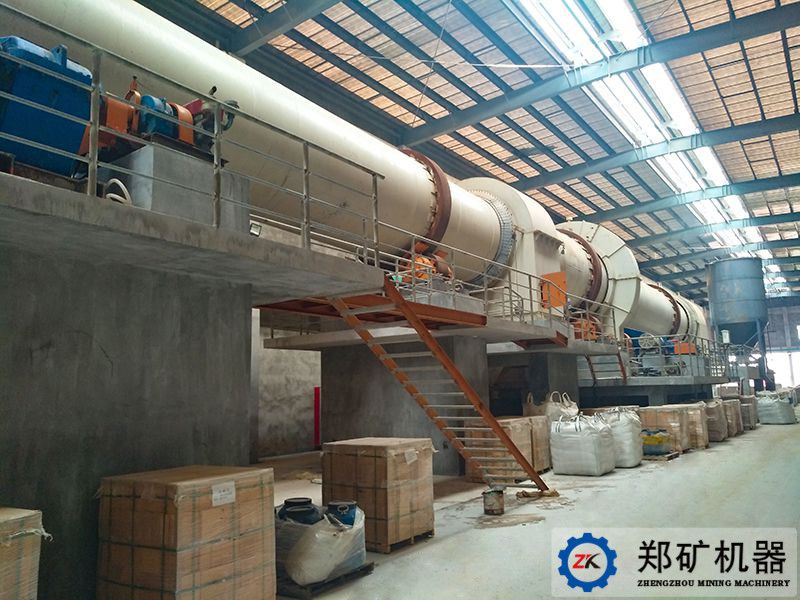

陈化后的混合料被铲车送到料仓,然后经过双轴搅拌机搅拌后,送到对辊造粒机挤压制粒。产出的颗粒料球由皮带输送机送入整形筛分机,圆整处理后,小颗粒被筛出,合格的颗粒球被送入双筒插接式回转窑进行预热和焙烧。烧制出的陶粒成品落入冷却机冷却后,再由回转筛分成5mm、15mm、25mm三种规格的成品,各自存放在堆场存放,装袋后发货。冷却机内冷却陶粒的自然空气被加热到500℃进入到回转窑内辅助燃烧,可以节约大量的燃料。可以采用稻壳或其他种类的燃料,粉碎后的燃料被高压风机送入回转窑内燃烧。窑尾的含尘高温烟气进入空气冷却器降温后,进入袋收尘器净化后排空。

主要优势

工艺流程

不同规模生产线主要配置







No.

序号





设备名称

Equipment name

污泥陶粒生产线规模及设备规格

Sludge Expanded Aggregate Production Capacity & Main Equipment Specification



15000 m³/a



25000 m³/a



35000 m³/a



50000 m³/a



100000 m³/a



1

辊式破碎机 Roller

crusher



2PGC450×500



2PGC450×500



2PGC600×750



2PGC600×750



2PGC900×900



2

双轴搅拌机

Double shaft

mixer



ZJ300



ZJ400



ZJ500



ZJ600



ZJ650



3

对辊造粒机

Double roller

granulator



GL600×500



GL700×600



GL800×700

GL800×700

2 台

2 sets

GL800×700

4 台

4 sets







4





插接回转窑

Plug-in type rotary

kiln

预热窑Preheat kiln Φ1.25×18m

预热窑Preheat kiln Φ1.55×20m

预热窑Preheat kiln Φ1.8×22m

预热窑Preheat kiln Φ2×24m

预热窑

Preheat kiln

Φ3×20m/Φ2.5×12m

焙烧窑Calcination kiln Φ1.6×14m

焙烧窑Calcination kiln Φ1.9×16m

焙烧窑Calcination kiln Φ2.2×18m

焙烧窑Calcination kiln Φ2.5×20m

焙烧窑Calcination kiln Φ3×22m



5

单筒冷却机

Rotary cooler



Φ1.2×12m



Φ1.5×15m



Φ1.8×18m



Φ2×20m



Φ2.2×22m



6

竖式冷却器

Vertical cooler







LSF26



LSF36



LSF36



7



空气冷却器 Air cooler



50m²



80m²



120m²



200m²



400m²



8

袋收尘器

Bag filter



PPC32-3



PPC32-5



PPC64-4



PPC64-5



PPC96-5



9

风机

Induced draft fan



5633m³/h

15kW



8294m³/h

22kW



12213m³/h

22kW



16099m³/h

37kW



33309m³/h

75kW



10

回转筛

Rotary screen



Φ600×2900mm



Φ800×3600mm



Φ900×4200mm



Φ1100×4500mm



Φ1500×6000mm



11

皮带机

Belt conveyor



多条 B500 Multi B500
