PQ系列盘式成球机

产品介绍

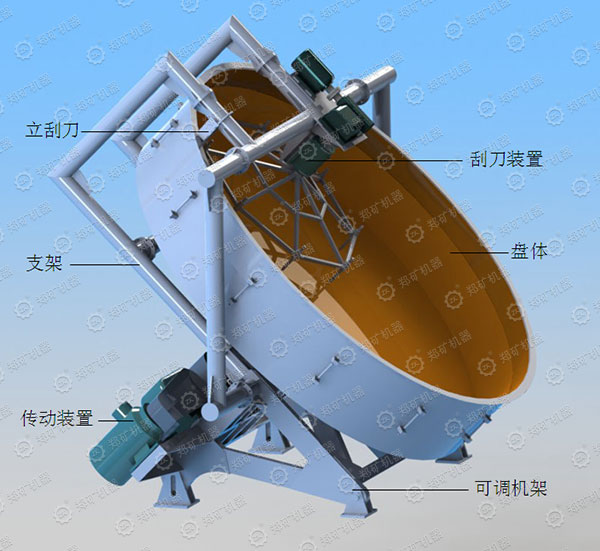

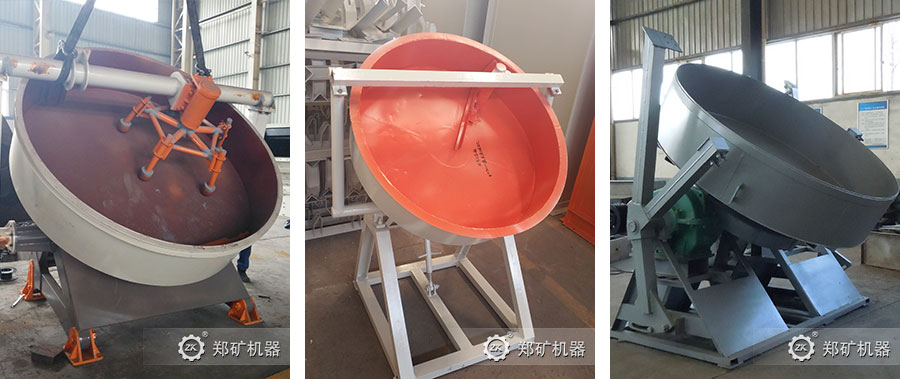

我公司生产的盘式成球机分为无动力刮刀盘式成球机(PQW)和动力刮刀盘式成球机(PQ)两种。两种形式的成球机都具有结构简单、操做方便、料球水份容易控制、所制料球强度高的特点。成球盘采用整体结构,盘底采用多条辐射钢板加强,坚固耐用;减速机与电动机采用柔性皮带传动,启动平稳,减少了设备冲击力,提高了设备使用寿命。

直径:1-5m

型号:PQ10-PQ42

适用物料粉煤灰、污泥、黏土、矿渣、粉料等

突出优势

1、结构新颖、重量轻、高度低,工艺布置灵活方便;
2、成球盘倾角调整便捷;
3、成球盘由盘体和盘节组成,盘节可沿盘体上下调节,且盘节端部为边法兰,保证料球出盘时不被拉伤、撕裂;
4、机架焊接完毕、消除应力后,其配合面在镗铣床上一次加工成型,保证整机装配精度更高、运转更平稳;
5、由无动力组合刮刀及清角刮刀组成的刮刀装置,在清底、清边的同时,与优化过的成球盘配套使用后,使成球效果更好,合格料球达90%以上。

工作原理

生料粉被制成粒度均匀的球核,然后送进成球盘中,球核进入成球盘后在盘内受离心力、摩擦力和重力的作用,沿抛物线运动,并在不断的滚动过程中将球内的水份不断排挤出表面,由于物料的粘结性和可塑性,球核在运动过程中与生料粉互相粘结并逐渐长大。由于物料的粘结性以及表面液膜的自然挥发,使料球具有一定的强度。当成球盘的倾角、盘边高、转速及水份等参数一定时,不同粒径的料球由于重力不同而按不同的脱离角离开盘边向下滚动,然后随着倾斜盘体的转动从盘的边部排出盘外。

技术参数

盘式成球机无动力刮刀型技术参数表

型号Type

成球盘Ball Plate

功率
Power(kW)

盘径
Dia (mm)

盘高
Height(mm)

倾角
Slope (°)

转速
Speed(r/min)

PQ10W

1000

250

35-55

25

4.5

PQ16W

1600

300

35-55

19

4.5

PQ22W

2200

500

35-55

14

15

PQ25W

2500

500

35-55

14.25

15

PQ28W

2800

640

35-55

11.81

18.5

PQ32W

3200

640

40-50

9.06

22

PQ36W

3600

700

40-50

8

22

PQ42W

4200

800

40-50

7

30

盘式成球机动力刮刀型技术参数表

型号Type

成球盘Ball Plate

主功率
Main Power(kW)

重量
Weight(t)

盘径
Dia (mm)

盘高
Height(mm)

倾角
Slope (°)

转速
Speed(r/min)

PQ10

1000

250

35-55

25

4.5

1.8

PQ16

1600

300

35-55

19

4.5

2.7

PQ22

2200

500

35-55

14

15

3.9

PQ25

2500

500

35-55

14.25

15

5.2

PQ28

2800

640

35-55

11.81

18.5

5.7

PQ32

3200

640

40-50

9.06

22

7.3

PQ36

3600

700

40-50

8

22

8.6

PQ42

4200

800

40-50

7

30

11.2

如果您需要了解更多工艺、技术参数、产品、配件、生产线报价等信息,可与我们联系! 18336008372 感谢您的到访!
