波状挡边带式输送机结构的*大特点是用波状挡边输送带来取代普通输送带。其工作原理和结构组成，则与通用带式输送机相同。因此，传动滚筒、改向滚筒、托辊、拉紧装置、驱动装置、中间机架、中间支腿、尾架、卸料漏斗、头部护罩、空段清扫器、保护装置等部件，都可以与通用带式输送机的相应部件通用。
①采用的是具有波状挡边和横隔板的输送带，其许用的输送倾角大，*大可达90°，是大倾角输送和垂直提升物料的理想设备。因而可以节约占地而积，节省设备投资和土建费用，具有较高的综合经济效益。
②结构简单。
③运行可靠。
④运行平稳、噪声小。
⑤由于不存在装料时的挖掘阻力和运行时物料的内摩擦、外摩擦阻力，因而能耗小。
⑥垂直挡边机还可以在机头和机尾设置任意长度的水平输送段，便于和其他设备衔接。
⑦输送量大。由于输送带具有波状挡边，其装载断面增大，在相同倾角时，可比通用带式输送机的输送*大。
波状挡边带式输送机应用范围
①为一般用途的散状物料连续输送设备。
②可广泛用于煤炭、粮食、建材、建筑、冶金、电力、化工和轻工等行业。
③可在-25～40℃的环境温度范围内输送堆积密度为0.5～2.5t/m³的各种散状物料。
④*大输送倾角为90°，*大输送物料块度为550mm。
⑤在输送有特殊要求的物料时，应采用特殊材料的波状挡边输送带。

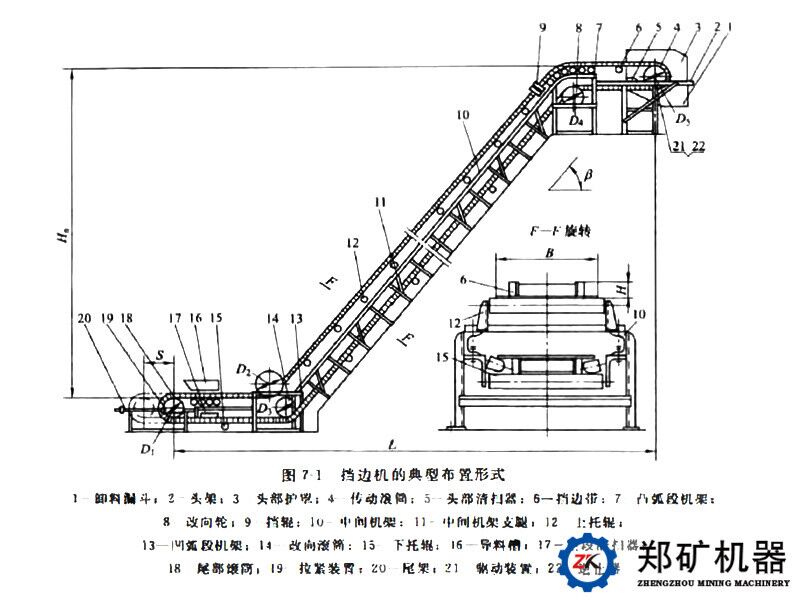

波状挡边带式输送机的结构组成
（1）波状挡边输送带
波状挡边输送带在挡边机中起曳引和承载作用。它由基带、波状挡边和横隔板组成，波状挡边粘接在基带的两侧，横隔板按一定间距粘接在两侧挡边之间。
（2）驱动装置
驱动装置是挡边机的动力部分。可以采用通用带式输送机的驱动装置。
（3）传动滚筒
传动滚筒的作用是将驱动装置的动力通过摩擦力传递给输送带并使之运行。该系列挡边机的传动滚筒均位于头部。
（4）改向滚筒
改向滚筒的作用是改变输送带运行方向。挡边机的改向滚筒位于尾部或凹弧段的下分支。尾部改向滚筒还用作拉紧滚筒。
（5）改向轮和改向辊组
改向轮和改向辊组用于挡边机凸弧段的下分支或凹弧段的上分支，它们托在或压在挡边输送带有波状挡边和横隔板的一面，其作用是改变输送带运行方向。
改向轮和改向辊组的型式
（6）托辊
托辊用于支承输送带及输送带上的物料并使之稳定运行。
各种托辊型式及作用
托辊均为平形托辊。
①上托辊。用于支承输送带及其上的物料。
②下托辊。用于支承输送带。
③前倾托辊。用于纠正输送带跑偏，保证输送带稳定运行。
④缓冲托辊。安装在挡边机的受料段，以减小物料的冲击。
⑤凸弧段托辊。凸弧段托辊成组使用，相当于改向滚筒，用于支撑凸弧段输送带及其上的物料。
⑥凹弧段托辊。凹弧段托辊成组使用，相当于改向滚筒，用于压住凹弧段输送带。
（7）挡辊
①挡辊一般成组使用。用于防止输送带跑偏。
②在挡边机凸弧段和凹弧段的上、下分支应布置一组挡辊，而且上分支每隔10组上托辊也应布置一组挡辊，下分支一般不设挡棍。
（8）清扫器
清扫器用于清扫输送带上黏附的物料，有头部清扫器与尾部清扫器。
①振动清扫器，安装在头架上，靠近卸料滚筒处。
②空段清扫器装于尾部滚筒前的下分支上，用以清扫输送带非作面上的物料。
③改向压轮清扫器，用于清扫改向压轮的轮毂面。
④胶带空边清扫器，用于清扫波状挡边带的空边。
（9）拉紧装置
拉紧装置的作用是拉紧输送带使之具有保证正常运行所需要的工作张力。
①拉紧装置分为螺旋式和重锤车式拉紧装置两种。
②当输送机长度小于50m时，推荐采用螺旋拉紧装置；当输送机长皮大于50m时，推荐采用重罐车式拉紧装置。
（10）机架
机架的作用是支承托辊、改向轮、导料槽，使输送带及输送物料稳定运行。
机架有凸弧段机架、凹弧段机架、中间架及支腿，可查表选取对应支架，其余的机架形式与通用带式输送机相同。
