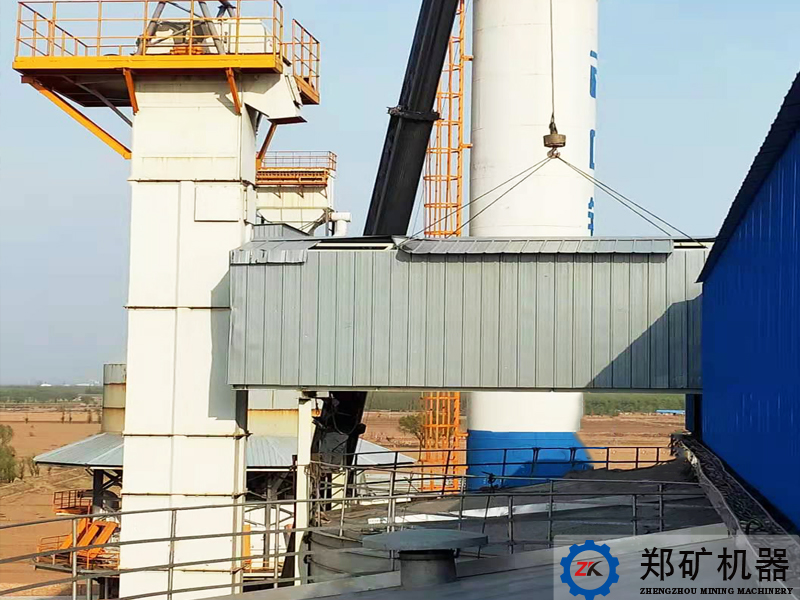

项目介绍：本项目是年产6万方膨胀轻骨料生产线项目，提升机主要用于提升玻璃粉、陶瓷粉、石灰石粉等。

设备名称：NE15×18m板链斗式提升机

生产能力：4～6m³/h

项目概况

签订日期：2019.10

产品名称：NE15×18m板链斗式提升机

处理能力：4～6m³/h

设备配置：NE15×18m板链斗式提升机

本项目是年产6万方膨胀轻骨料生产线项目，NE15提升机主要用于玻璃粉、陶瓷粉、石灰石粉的提升输送，其具有输送量大、提升高度高、机壳整体刚度好、密封严密等特点。

工作原理

NE型斗式提升机以专用提升链作为牵引构件，料斗以一定的间隔固定在提升链上，提升链绕过提升机头部和底部的链轮构成上升有载分支和下降无载分支的闭合环形系统。设置在提升机头部的传动装置通过头部链轮将动力传给提升链和料斗；物料从提升机底部的加料口流入料斗，料斗随着提升链将物料提升到提升机头部卸料口处，在离心力和重力的双重作用下，物料从卸料口卸下。

结构特点

NE型斗式提升机主要由上部装置、下部装置、传动装置、中间机壳、提升链、料斗、检修平台等组成，主要结构特点是：

1、提升机提升链由低合金钢锻造而成，并经表面强化处理，具有高的抗拉强度和良好的耐磨性能，防止提升链跑偏；

2、底部设有张紧装置，可自行调整传动链的松紧程度；

3、提升机中部壳体为钢板折弯焊接结构，具有重量小、刚度好、焊接变形小的特点，显著提高了设备的整体性能；

4、在机壳上设置有多个检修门，可以方便的观察提升链和料斗的运行状况，也便于检修或者更换料斗及提升链；

5、在壳体之间、检修门与壳体之间处均设置有密封装置，实现清洁、环保生产；

6、为了防止张紧链轮在受到不均衡拉力后发生倾斜，在下部链轮装置处设置有自动调心机构，根据拉力变化自行调心对正；

7、提升机上部装置设有可靠的逆止机构，可有效的防止牵引件和载料料斗逆行；

8、根据提升物料的特性，进料口分为高位和低位两种。其中，高位与水平面成60°角，用于运送潮湿及粉状等散落性较差的物料；低位与水平面成45°角，用于运送干燥与散落性好的物料。进料口的高位、低位设置在避免进料口集料堵塞的同时，还可以减少提升机的运行阻力、增大料斗的填充系数。

9、本系列板链斗式提升机经过多年的制作、使用、改进拥有了先进成熟的技术，可以达到较高的提升高度和较大的输送量，在使用过程中维护简单、操作性强，得到了广大用户的认可。
